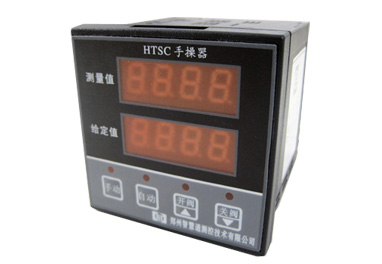

HTSC智能手操器

概述:



本手操器采用高速单片机,智能控制,无需设置任何参数,操作使用简单方便。配置高强度的薄膜按键,使用寿命长;双排数码管显示,清晣美观;执行机构可以手动操作,也可以由上位机控制。适合于DCS、计算机控制系统用户选用。

功能特点:



两路4~20mA(或0~10mA模拟输入信号)。

两种伺服控制输出:4~20mA或两路双向可控硅输出。带正反转指示。

有变送输出功能,能把反馈输入的信号变送输出至上位控制系统。

具有带LED状态指示的自动、手动两种工作方式。同时有继电器接点输出工作状态。

具有两排数码管显示,上排显示测量值(也即阀位反馈信号);下排显示给定值(也即上位机控制信号),两者均以百分比方式显示。

技术指标:





工作电源:AC220V±10%

工作环境:温度:-10~55℃,相对湿度:≤85%RH

工作方式:手动 自动 两灯分别显示。

仪表精度:输入、输出显示精度:±0.5%FS; 跟踪精度<2%。

模拟输入信号:4~20mA 或0~10mA

伺服控制输出:正反转控制输出(AC220V 2A可控硅)、4~20mA(负载0~750Ω)电流输出。

变送输出信号:4~20mA(负载0~750Ω)

显示范围:0.0~100.0%

状态接点(无源)输出:闭合表示自动状态;断开表示手动状态。

功耗小于4W。

外形尺寸:96mm×96mm

开孔尺寸:92mm×92mm


说明书下载:点击下载
