一． 简介
      本控制器有两种型号：蒸汽锅炉控制器（HTGL-Z）和热水锅炉控制器(HTGL-R)，与燃油燃气燃烧
机配套，分别用于蒸汽锅炉和热水锅炉的控制。本说明书适用于蒸汽锅炉控制器的使用说明。

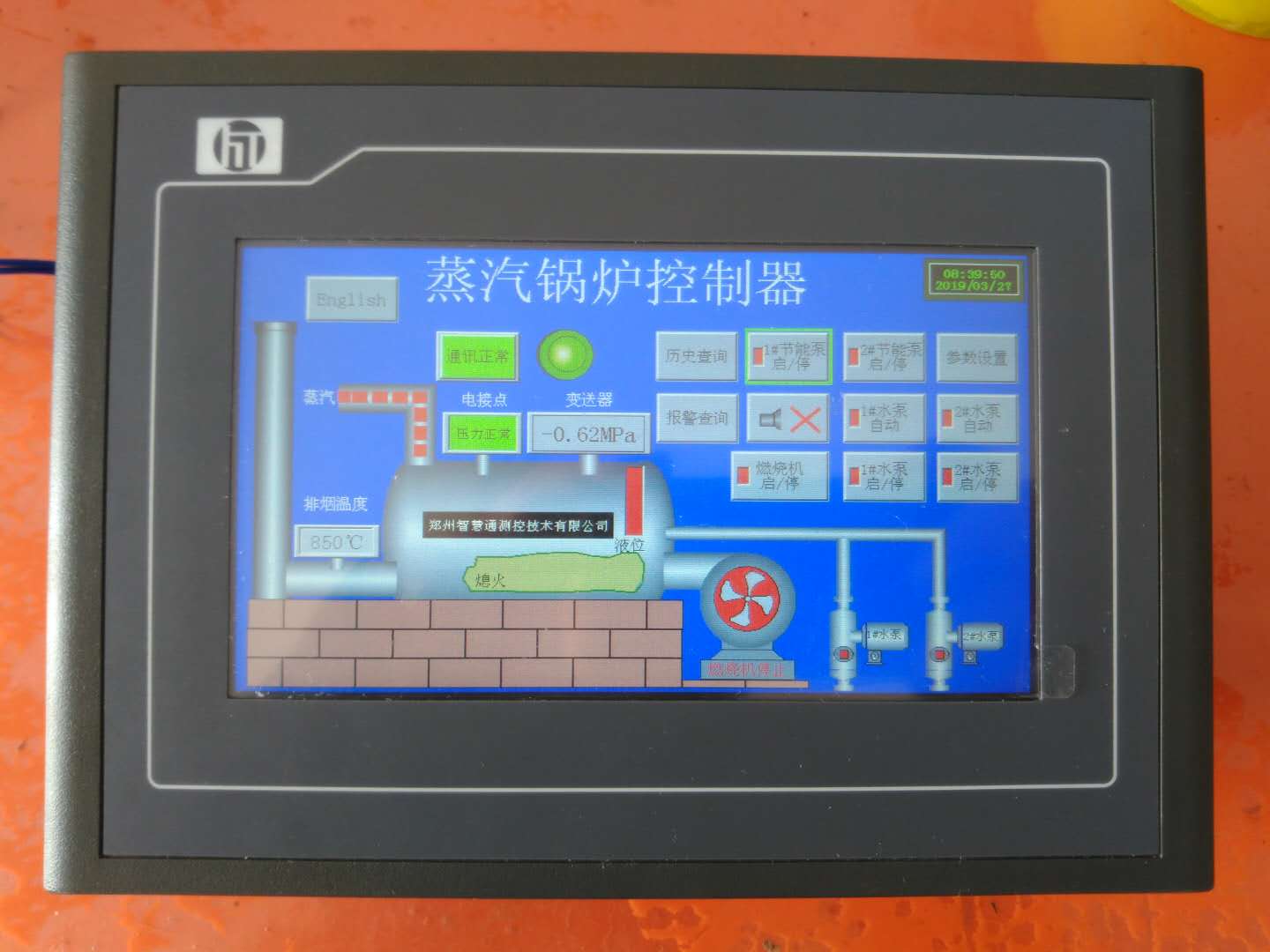

本控制器采用 7 寸彩色触摸屏显示，操作方便，美观大方，可靠性高。系统具有中英文操作窗口,
控制器设置有运行主画面、历史数据查询画面、历史曲线查询画面、运行数据统计画面等。水泵具有
自动控制和手动控制两种工作方式。实时检测燃烧机运行状态、锅炉液位和压力。在液位、压力超常
和燃烧机故障时，进行声光报警，并在压力超高、液位低报警和燃烧机故障时，自动关闭燃烧机。并
且燃烧机故障信号消失前不允许开机。
二． 技术指标

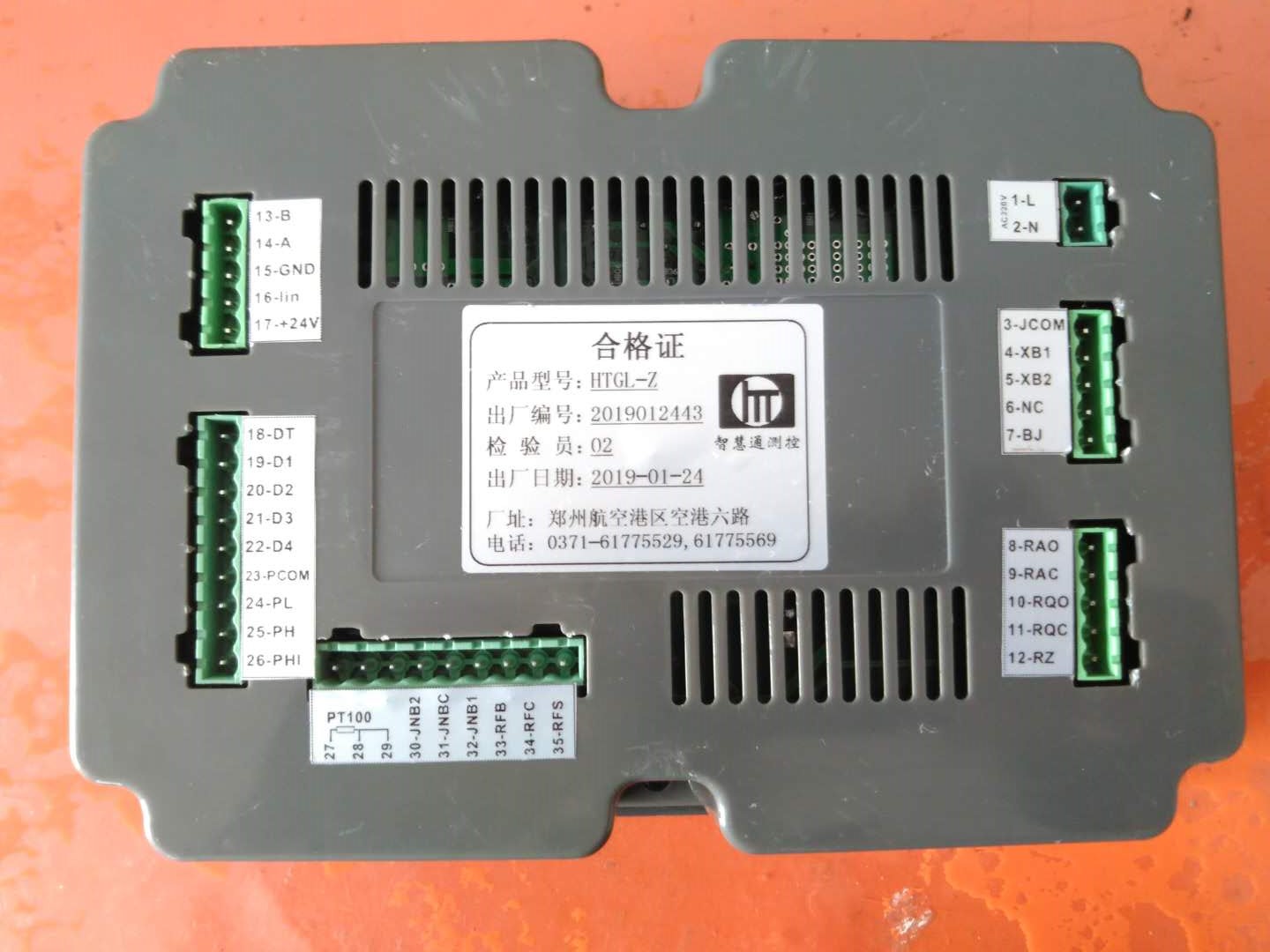

1．控制输出：共 9 路，均是常开继电器触点输出，容量 10A 220VAC。包含两路水泵控制输出、
两路燃烧机控制输出、两路节能泵控制输出、一组（两路）大小火控制输出、一路报警输出；
2．输入信号：1 组（4 路）液位无源输入通道、1 组（3 路）压力无源输入通道、1 路燃烧机故障
输入（AC220V）、1 路排烟温度输入（PT100）、1 路压力变送器输入；
3．电源电压：220VAC ±10%；
4．功耗：小于 8W；
5．工作温湿度：0—55℃。
6．外形尺寸：226.5×163×90mm
开孔尺寸：215（宽）×152mm（高）
7．存储容量：64M
8. 记录间隔：、2、4、6、15、30、60、120、240 秒九档可供选择
9. 存储长度：24 天（间隔 1 秒时）—5825 天（间隔 240 秒时）
